H07V-K | Sakcable

გამოიყენება დაცულ ფიქსირებულ ინსტალაციებში, ელექტროსამონტაჟო მილებში, დახურულ არხებში, მართვის ფარებსა და ელექტრომოწყობილობების შიდა გაყვანილობაში. მოსახერხებელია მცირე სივრცეში გაყვანისა და მოწყობილობებთან მიერთებისთვის; არ არის განკუთვნილი მუდმივი დინამიკური მოძრაობისთვის.

გამოსაცდელი ძაბვა: 2500V
ნომინალური ძაბვა: 450/750V
მინიმალური ღუნვის რადიუსი: D ≤ 8 მმ =4D, 8 მმ < D ≤ 12 მმ = 5D, D > 12 მმ = 6D
მოკლე ჩართვის მაქსიმალური ტემპერატურა: 160 °C
მონტაჟის მინიმალური ტემპერატურა: -5°C
ძარღვის მაქსიმალური სამუშაო ტემპერატურა: 70°C

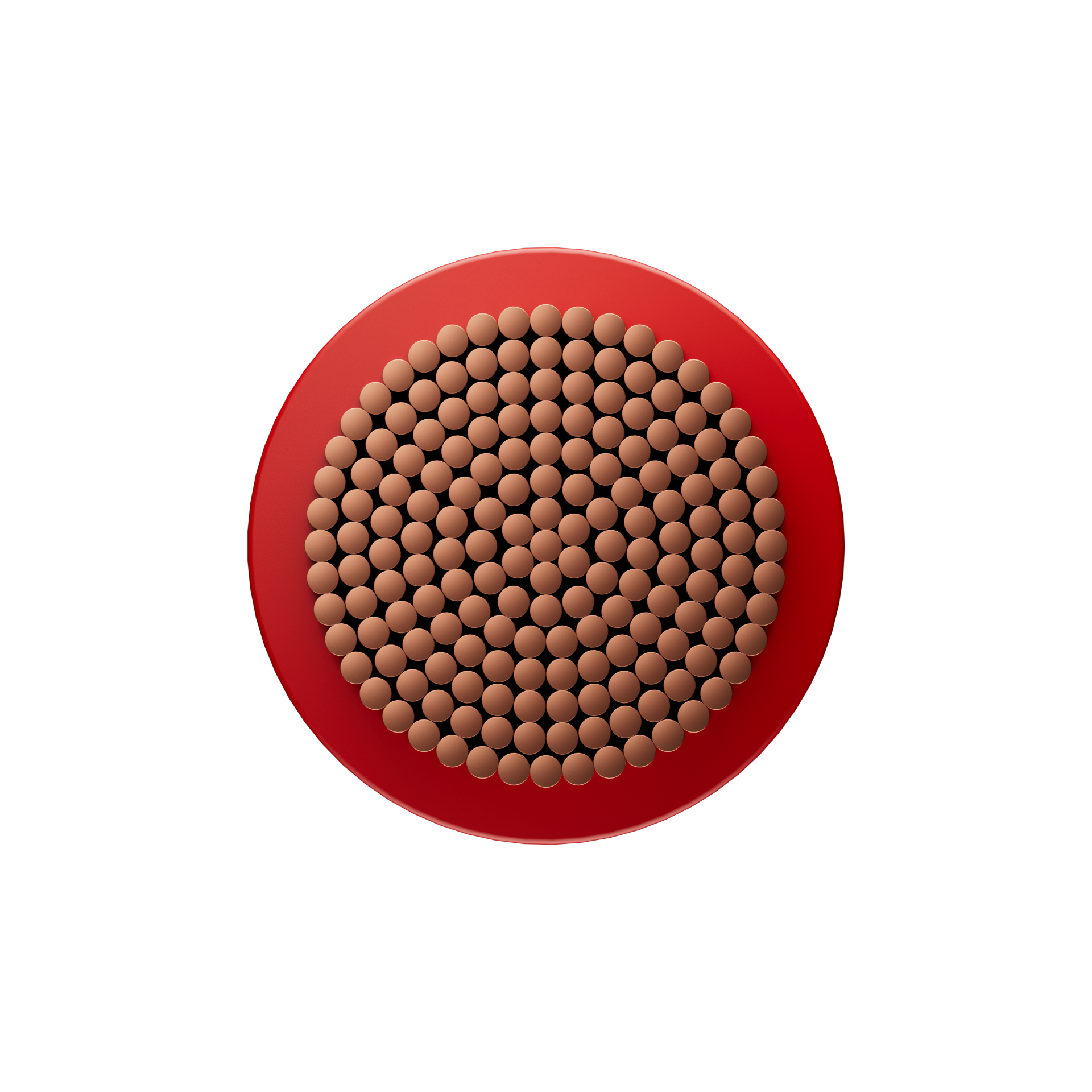

გამტარი: სპილენძი (კლასი 5) EN 60228-ის შესაბამისად
იცოლაცია: პოლივინილქლორიდი

ნომინალური კვეთი მმ2	იზოლაციის სისქე	მაქს. წინაღობა 20°C-ზე	დენური დატვირთვა ჰაერში	დენური დატვირთვა მილში	გარე დიამ. საცნობარო	კაბელის წონა საცნობარო
mm	Ω/km	A	A	mm	kg/km
1*0.75	0.6	26,000	15	6	2.14	10.37
1*1	0.6	19,500	19	10	2.47	13.71
1*1.5	0.7	13,300	24	15	2.94	20.08
1*2.5	0.8	7,980	32	20	3.60	31.46
1*4	0.8	4,950	42	26	4.12	46.52
1*6	0.8	3,300	54	34	4.60	64.73
1*10	1	1,910	73	46	6.00	111.77
1*16	1	1,210	98	61	8.00	178.19
1*25	1.2	0,780	129	80	9.78	270.35
1*35	1.2	0,554	158	99	10.80	359.76
1*50	1.4	0,386	198	119	12.80	512.48
1*70	1.4	0,272	245	151	15.10	709.62
1*95	1.6	0,206	292	182	17.20	942.89
1*120	1.6	0,161	344	210	19.50	1209.98
1*150	1.8	0,129	391	240	21.60	1517.25
1*185	2	0,106	448	273	24.00	1876.76
1*240	2.2	0,0801	528	321	27.22	2396.21
